机床特性
1、双牛头式主机,固定工作台面设计,采用完全箱型的设计理念,多层加强筋分布,宽型底座和对称的床身设计,二次去应力的时效处理,高度的精度保持性,特别适用于大型模具的加工。
2、Z轴特别采用滚柱式线性导轨,确保主轴伺服的高精度和灵敏度;台湾进口上银(HIWIN)或银泰(PMI)的精密丝杠, 日本NSK公司的轴承,高标准的关键部位,保证了机床的高精度
3、选用日本松下公司(或同级别)的全数字式交流伺服驱动系统,具有高动态精度控制和免维护性能。
4、配置高效率、适应面广的脉冲电源,满足紫铜到石墨加工的各种加工要求。
产品介绍

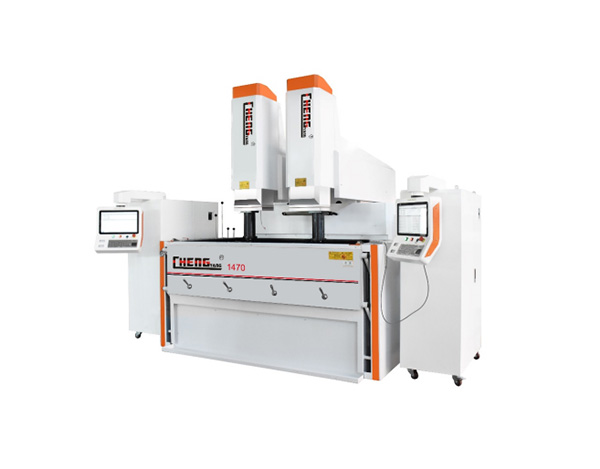

NC-H系列火花机是我司成功开发的核心高端产品之一,上市以来,凭着高精度、高品质、高稳定性和具有优势的价格迅速得到客户的青睐和好评,该产品已达到国际同类产品的先进水平,是高端火花机的首选。
X,Y,Z(双) TRAVEL(mm)
(850+850)*700*500mm
X,Y,Z 轴进口松下伺服系统
CNC系统,触摸屏输入,手控盒操作
主机 Mainframe |
H1470 |
X/Y/Z行程(双) route |
(850+850)*700*500mm(双) |
工作台尺寸/workbench |
1500*900mm |
外形尺寸 Boundary dimension |
4500*4500*3600mm |
电极板与工作台距离 Polar distance |
700-1200mm |
最大电极承重 Electrode bearing |
50kg |
最大工件重量 Weight of workpiece |
5000kg |
工作台至地面高度 Bench height |
650mm |
机床重量/Weight of machine tool |
9500kg |
工作液槽/油箱 Working liquid tank/tank |
|
加工槽内尺寸 Table size |
2250*1300*700 mm |
加工液容量Water tank capacity |
1700 mm |
液槽开闭方式 Work slot opening way |
上/下手动 UP/DOWN MANUAL |
液位控制 Liquid level control |
手动 |
过滤精度 Filter fineness |
5μm |
油箱尺寸 Tank size |
标:1900*1000*650mm |
选装项 Optional item |
|
冷却装置 Cooling equipment |
◎ |
ATC电极库 Electrode library |
-- |
C轴 C axle |
◎ |
转台 Rotary table |
◎ |
EROWA/3R夹具 EROWA/3R clamp |
◎ |
稳压装置 Voltage stabilizer |
◎ |
电源柜恒温装置 Constant temperature device |
◎ |
数控电源柜 Nc power supply unit |
|
操作系统 Operating system |
程扬 |
控制轴数 Controlled axes |
三轴联动(最多五轴) |
CNC指令 CNC order |
标准G代码 Standard G code |
通信端口 Communication port |
USB,LAN |
显示方式 Display mode |
15英寸LCD |
输入方式 Input mode |
触摸屏,键盘 Touch screen/keyboard |
储存方式 Saving mode |
128MB-2G,SSD |
语言 Language |
中·英 CN/EN |
驱动类型 Driving type |
数字交流伺服电机/Digital AC servo motor |
最大加工效率 Machining efficiency |
300-400mm³/min |
最小电极损耗 Electrode loss |
≤0.1% |
最佳光洁度 Optimal degree of finish |
Ra:0.2 |
最小驱动单位 Minimum driving unit |
0.001 |
最大移动速度 Movement speed |
2.5m/min |
最大抬刀速度 Speed of cutter lifting |
4m/min |
最大加工电流 Processing electric current |
50A+50A optional |
防火装置 Fireproofing |
自动控制 Automatic control |
状态灯 Status lamp |
红·黄·绿Red, yellow, green |
输入电源 Input power |
3PH AC380V,50-60Hz |
电源柜尺寸 Power supply cabinet size |
980*520*1820mm |
电源柜重量 Power supply cabinet weight |
400kg+400kg + |
总输入功率 Total power input |
13KVA +13KVA optional |
放电回路Discharge circuit |
|
镜面加工回路Mirror processing circuit |
● |
高速石墨回路High-speed graphite circuit |
● |
硬质合金回路Carbide circuit |
● |
钛合金放电回路Titanium alloy discharge |
● |
铝合金放电回路Aluminum alloy discharge |
● |
