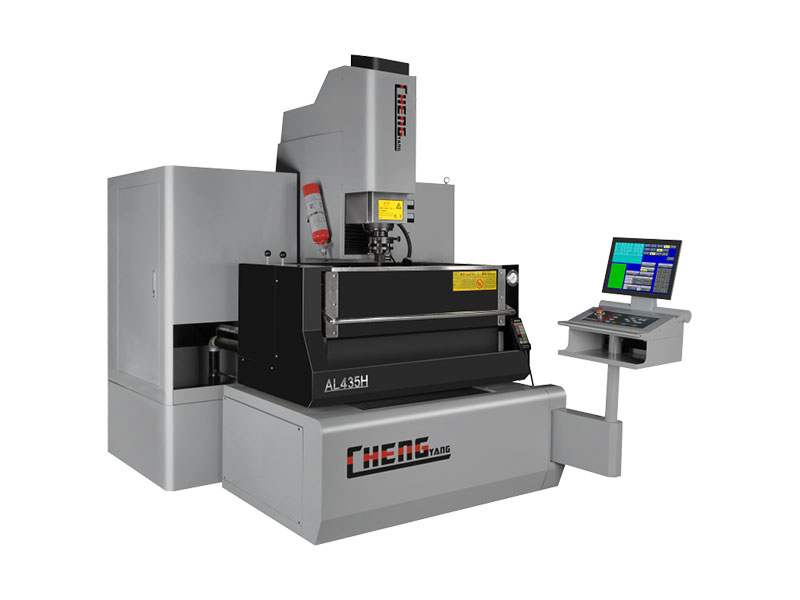

AL435H火花机

浏览:3471 时间:2021-05-05


经历近三十年的市场验证,稳定全数控CNC操作系统,采用国际通用机械代码;智能定位功能;引导式操作模式;高达11种放电回路;自定义抬刀控制;自动加工中偏移功能;自动三轴摇动(插补);自动三轴三联动加工;简洁的手动加工模式;易学便于各类模具加工;引用专家数据库;USP移动接口;触摸屏输入,手控盒操作;适用范围广。

产品介绍
CNC-AL系列火花机是程扬机械公司成功开发的核心高端产品之一,上市以来,凭着高精度、高品质、高稳定性和具有优势的价格迅速得到客户的青睐和好评,该产品已达到国际同类产品的先进水平,是高端火花机的首选。

产品概况:
机械结构:十字滑台
X/Y/Z行程:400*350*300mm
工作台尺寸:700*400mm
工作液槽尺寸:1000*600*400mm

产品运用:
X,Y,Z TRAVEL(mm)
X/Y/Z/ 400/350/300
X,Y,Z 轴进口松下伺服系统
CNC系统,触摸屏输入,手控盒操作

技术参数

主机 Mainframe

AL435H

X/Y/Z行程 route

400*350*300mm

工作台尺寸/workbench

700*400mm

外形尺寸 Boundary dimension

2600*2400*2250mm

电极板与工作台距离 Polar distance

250-500mm

最大电极承重 Electrode bearing

25kg

最大工件重量 Weight of workpiece

300kg

工作台至地面高度 Bench height

930~980mm

润滑类型 Lubrication type

手动Manual

机床重量/Weight of machine tool

2600kg


工作液槽/油箱 Working liquid tank/tank

规格参数 Spec

加工槽内尺寸 Table size

1000*600*400mm

液面最大高度 Maximum liquid level

240mm

加工液容量Water tank capacity

360L

液槽开闭方式 Work slot opening way

上/下手拉门 UP/DOWN MANUAL

液位控制 Liquid level control

手动

过滤精度 Filter fineness

5μm

油箱尺寸 Tank size

1300*950*1750mm


选装项 Optional item

●标配 standard 选配 optional

加工液(火花油)

冷却装置 Cooling equipment

ATC电极库 Electrode library

C轴 C axle

转台 Rotary table

EROWA/3R夹具 EROWA/3R clamp

稳压装置 Voltage stabilizer

电源柜恒温装置 Constant temperature device


数控电源柜 Nc power supply unit

规格参数 Spec

操作系统 Operating system

程扬

控制轴数 Controlled axes

三轴联动(最多五轴)3 axis linkage(5 axis optional)

CNC指令 CNC order

标准G代码 Standard G code

显示方式 Display mode

15英寸LCD

输入方式 Input mode

触摸屏,键盘 Touch screen/keyboard

储存方式 Saving mode

128MB-2G,SSD

语言 Language

中-英  CN/EN

驱动类型 Driving type

数字交流伺服电机/Digital AC servo motor

最大加工效率 Machining efficiency

300-400mm³/min(石墨)

最小电极损耗 Electrode loss

0.1%

最佳光洁度 Optimal degree of finish

Ra:0.2

最小驱动单位 Minimum driving unit

0.001

最大移动速度 Movement speed

2.5m/min

最大抬刀速度 Speed of cutter lifting

4m/min

最大加工电流 Processing electric current

50A optional

防火装置 Fireproofing

手动控制 Automatic control

状态灯 Status lamp

红·黄·绿Red, yellow, green

输入电源 Input power

3PH AC380V,50-60Hz

电源柜尺寸 Power supply cabinet size

980*520*1820mm

电源柜重量 Power supply cabinet weight

400kg

总输入功率 Total power input

13KVA optional)


放电回路Discharge circuit

●标配 standard 选配 optional

镜面加工回路Mirror processing circuit

高速石墨回路High-speed graphite circuit

硬质合金回路Carbide circuit

钛合金放电回路titanium alloy discharge

铝合金放电回路Aluminum alloy discharge

金刚石砂轮放电回路Diamond wheel discharge


特性功能Characteristic function

自适应放电加工控制
Adaptive discharge machining control

AUTO加工功能单元 AUTO processing

智能定位系统Intelligent positioning system

自动清弧电路单元Automatic arc clearing

专家工艺数据库Expert process database

高速AJC自定义抬刀High speed AJC tool lifting

断电记忆Automatic memory function

暂停加工回起始点Pause to start point

实时修改参数Real time parameter modify

分段摇动Subsection orbiting

加工中X/Y轴偏移X/Y offset during discharging

不等边摇动 Inequilateral orbiting

机上测量 Real time measurement

单节加工结束短回退Short return function

三轴斜线摇动 3 axis diagonal orbiting

报警信息提示Alarm function

防火控制Anti-fire control system

液位控制 Oil level control
