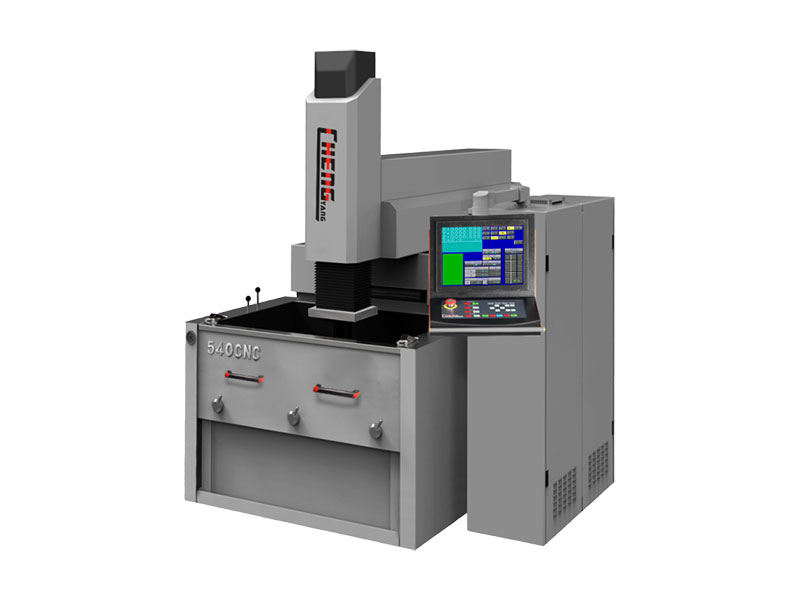

牛头火花机系列 CNC 540

浏览:3853 时间:2021-05-05


机床特性

1、应用于中大型模具。
2、X、Y、Z数控轴采用台湾进口上银(HIWIN)或银泰(PMI)的精密丝杠,日本NSK公司的轴承,高标准的关键部位,保证了机床的高精度。
3、选用日本松下公司(或同级别)的全数字交流伺服驱动器,具有高动态精度控制和免维护性能。
4、工作液槽采用向下拉的手控门设计,节省操作空间;集中润滑系统设计,有利于机床的维护和保养。
5、配置高效率、适应面广的脉冲电源,实现了高品质、自动化程度高的放电加工。
6、配置我公司自主知识产权的高集成度、柔性化的CNC放电控制系统,提供稳定、高可靠的放电加工能量,超高难度的石墨薄片具有惊人的加工性能。

产品介绍
CNC-H540系列火花机是我司成功开发的核心高端产品之一,上市以来,凭着高精度、高品质、高稳定性和具有优势的价格迅速得到客户的青睐和好评,该产品已达到国际同类产品的先进水平,是高端火花机的首选。


X,Y,Z TRAVEL(mm)
500*400*300mm
X,Y,Z 轴进口松下伺服系统
CNC系统,触摸屏输入,手控盒操作

技术参数


主机 Mainframe

H540

X/Y/Z行程 route

500*400*300mm

工作台尺寸/workbench

800*500mm

外形尺寸 Boundary dimension

2500*1850*2300mm

电极板与工作台距离 Polar distance

390-720mm

最大电极承重 Electrode bearing

50kg

最大工件重量 Weight of workpiece

1800kg

工作台至地面高度 Bench height

650mm

机床重量/Weight of machine tool

3000kg


工作液槽/油箱 Working liquid tank/tank


加工槽内尺寸 Table size

1650*830*450

液面最大高度 Maximum liquid level

350mm

加工液容量Water tank capacity

400

液槽开闭方式 Work slot opening way

上/下手动 UP/DOWN MANUAL

液位控制 Liquid level control

手动

过滤精度 Filter fineness

5μm

油箱尺寸 Tank size

1300*1000*650mm


选装项 Optional item


冷却装置 Cooling equipment

ATC电极库 Electrode library

--

C轴 C axle

转台 Rotary table

EROWA/3R夹具 EROWA/3R clamp

稳压装置 Voltage stabilizer

电源柜恒温装置 Constant temperature device


数控电源柜 Nc power supply unit


操作系统 Operating system

程扬

控制轴数 Controlled axes

三轴联动(最多五轴)

CNC指令 CNC order

标准G代码 Standard G code

显示方式 Display mode

15英寸LCD

输入方式 Input mode

触摸屏,键盘 Touch screen/keyboard

储存方式 Saving mode

128MB-2G,SSD

语言 Language

中·英 CN/EN

驱动类型 Driving type

数字交流伺服电机/Digital AC servo motor

最大加工效率 Machining efficiency

300-400mm³/min

最小电极损耗 Electrode loss

0.1%

最佳光洁度 Optimal degree of finish

Ra:0.2

最小驱动单位 Minimum driving unit

0.001

最大移动速度 Movement speed

2.5m/min

最大抬刀速度 Speed of cutter lifting

4m/min

最大加工电流 Processing electric current

50A optional

防火装置 Fireproofing

自动控制 Automatic control

状态灯 Status lamp

红·黄·绿Red, yellow, green

输入电源 Input power

3PH AC380V,50-60Hz

电源柜尺寸 Power supply cabinet size

980*520*1820mm

电源柜重量 Power supply cabinet weight

400kg

总输入功率 Total power input

13KVA optional


放电回路Discharge circuit


镜面加工回路Mirror processing circuit

高速石墨回路High-speed graphite circuit

硬质合金回路Carbide circuit

钛合金放电回路titanium alloy discharge

铝合金放电回路Aluminum alloy discharge

金刚石砂轮放电回路Diamond wheel discharge
