程揚機械
傳承工匠精神、打造匠心精品
經歷近三十年的市場驗證,穩定全數控CNC作業系統,採用國際通用機械程式碼;智慧定位功能;引導式操作模式;高達11種放電回路;自定義抬刀控制;自動加工中偏移功能;自動三軸搖動(插補);自動三軸三聯動加工;簡潔的手動加工模式;易學便於各類模具加工;引用專家資料庫;USP移動介面;觸控式螢幕輸入,手控盒操作;適用範圍廣。
产品介绍

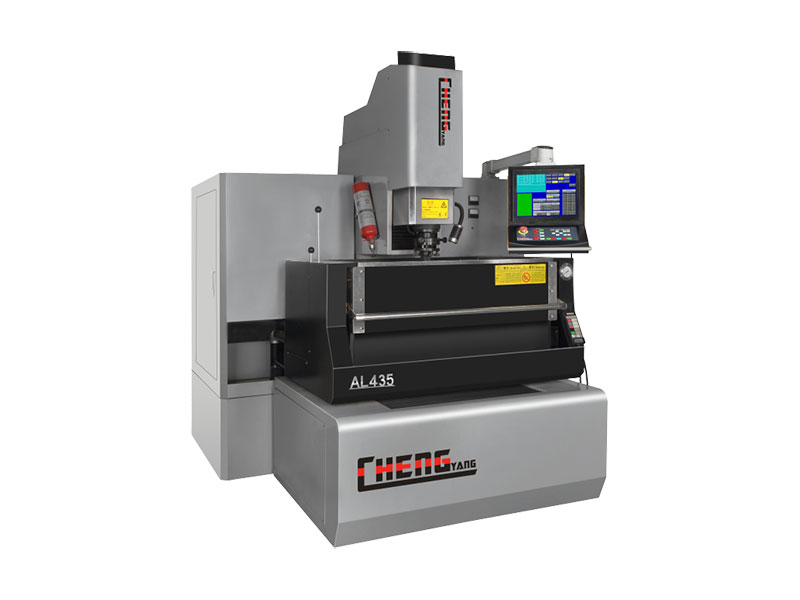

CNC-AL系列火花機是程揚機械公司成功開發的覈心高端產品之一,上市以來,憑著高精度、高品質、高穩定性和具有優勢的價格迅速得到客戶的青睞和好評,該產品已達到國際同類產品的先進水準,是高端火花機的首選。
產品概況:
機械結構:十字滑台
X/Y/Z行程:400*350*300mm
工作臺尺寸:700*400mm
工作液槽尺寸:1000*600*400mm
產品運用:
X,Y,Z TRAVEL(mm)
X/Y/Z/ 400/350/300
X,Y,Z軸進口松下伺服系統
CNC系統,觸控式螢幕輸入,手控盒操作
技術參數
主機 Mainframe |
AL435 |
X/Y/Z行程 route |
400*350*300mm |
工作臺尺寸/workbench |
700*400mm |
外形尺寸Boundary dimension |
2600*2400*2250mm |
電極板與工作臺距離 Polar distance |
250-500mm |
最大電極承重 Electrode bearing |
25kg |
最大工件重量 Weight of workpiece |
300kg |
工作臺至地面高度 Bench height |
930~980mm |
潤滑類型 Lubrication type |
手動Manual |
機床重量/Weight of machine tool |
2600kg |
工作液槽/油箱 Working liquid tank/tank |
規格參數 Spec |
加工槽內尺寸 Table size |
1000*600*400mm |
液面最大高度Maximum liquid level |
240mm |
加工液容量 Water tank capacity |
360L |
液槽開閉管道 Work slot opening way |
上/下手拉門 UP/DOWN MANUAL |
液位控制 Liquid level control |
手動 |
過濾精度 Filter fineness |
5μm |
油箱尺寸 Tank size |
1300*950*1750mm |
选装项 Optional item |
●標配 standard ◎選配 optional |
加工液(火花油) |
◎ |
冷卻裝置 Cooling equipment |
◎ |
ATC電極庫 Electrode library |
◎ |
C軸 C axle |
◎ |
轉檯 Rotary table |
◎ |
EROWA/3R夾具 EROWA/3R clamp |
◎ |
穩壓裝置 Voltage stabilizer |
◎ |
電源櫃恒溫裝置 Constant temperature device |
◎ |
數控電源櫃 Nc power supply unit |
規格參數 Spec |
作業系統 Operating system |
程揚 |
控制轴数 Controlled axes |
三軸聯動(最多五軸)3 axis linkage(5 axis optional) |
CNC指令 CNC order |
標準G程式碼 Standard G code |
顯示方式 Display mode |
15英寸LCD |
輸入管道 Input mode |
觸控式螢幕,鍵盤 Touch screen/keyboard |
儲存管道 Saving mode |
128MB-2G,SSD |
語言 Language |
中-英 CN/EN |
驅動類型 Driving type |
數位交流伺服電機/Digital AC servo motor |
最大加工效率 Machining efficiency |
300-400mm³/min(石墨) |
最小電極損耗 Electrode loss |
≤0.1% |
最佳光潔度 Optimal degree of finish |
Ra:0.2 |
最小驅動組織 Minimum driving unit |
0.001 |
最大移動速度 Movement speed |
2.5m/min |
最大抬刀速度 Speed of cutter lifting |
4m/min |
最大加工電流 Processing electric current |
50A optional |
防火裝置 Fireproofing |
手動控制 Automatic control |
狀態燈 Status lamp |
紅·黃·綠Red, yellow, green |
輸入電源 Input power |
3PH AC380V,50-60Hz |
電源櫃尺寸 Power supply cabinet size |
980*520*1820mm |
電源櫃重量 Power supply cabinet weight |
400kg |
總輸入功率 Total power input |
13KVA optional) |
放電回路 Discharge circuit |
●標配 standard ◎選配 optional |
鏡面加工回路Mirror processing circuit |
● |
高速石墨回路High-speed graphite circuit |
● |
硬質合金回路Carbide circuit |
● |
鈦合金放電回路titanium alloy discharge |
● |
鋁合金放電回路Aluminum alloy discharge |
● |
金剛石砂輪放電回路Diamond wheel discharge |
● |
特性功能Characteristic function |
|
自我調整放電加工控制 |
AUTO加工功能單元 AUTO processing |
智慧定位系統Intelligent positioning system |
自動清弧電路單元Automatic arc clearing |
專家工藝資料庫Expert process database |
高速AJC自定義抬刀High speed AJC tool lifting |
斷電記憶Automatic memory function |
暫停加工回起始點Pause to start point |
實时修改參數Real time parameter modify |
分段搖動Subsection orbiting |
加工中X/Y軸偏移X/Y offset during discharging |
不等邊搖動 Inequilateral orbiting |
機上量測 Real time measurement |
單節加工結束短回退Short return function |
三軸斜線搖動 3 axis diagonal orbiting |
報警資訊提示Alarm function |
防火控制Anti-fire control system |
液位控制 Oil level control |
